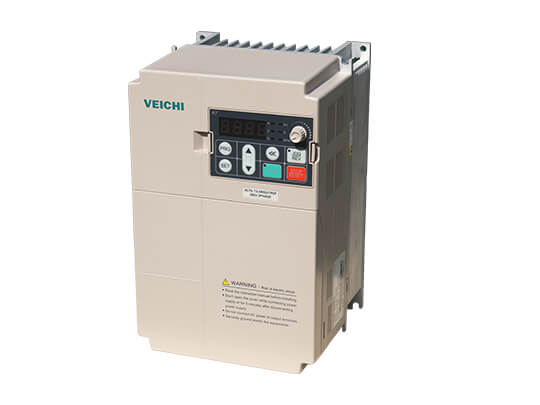

Przetwornica częstotliwości AC200 o wysokiej wydajności ze sterowaniem wektorowym
- Przyjęcie wysokowydajnego algorytmu sterowania wektorowego
- Unikalny algorytm sterowania silnikiem synchronicznym
- Doskonała zdolność reagowania na obciążenia udarowe
- Funkcja nadmiernego wzbudzenia, nie jest wymagany zewnętrzny rezystor hamujący
Instrukcja obsługi
Skontaktuj się z nami
Email Przy zachowaniu doskonałej wydajności i funkcji, produkty serii AC200 zostały znacznie ulepszone pod względem łatwości użytkowania, łatwości konserwacji, ochrony środowiska, przestrzeni instalacyjnej i standardów projektowych z punktu widzenia zastosowań klientów.
Falownik ogólnego przeznaczenia AC200 — — z ulepszonymi funkcjami i zaawansowaną technologią
1. Zwarta konstrukcja i łatwy w użyciu.
2. Integracja napędu silników synchronicznych i asynchronicznych.
3. Wysoki moment rozruchowy, pętla otwarta 0,5 Hz 150%, pętla zamknięta 0 Hz 200% momentu znamionowego.
4. Wyjście wysokiej częstotliwości, 12-krotny zakres prędkości osłabienia pola magnetycznego, wysoka precyzja wyjściowa.
5. Doskonała wydajność sterowania.
6. Zaawansowana funkcja samouczenia się silnika.
7. Liczne rozbudowane funkcje.
8. Proste oprogramowanie do debugowania.
Jedna maszyna z wieloma funkcjami, szeroko stosowana
1. Obsługuje różne typy silników/obciążeń i może napędzać silniki: zwykłe silniki asynchroniczne, silniki o zmiennej częstotliwości, serwosilniki prądu przemiennego, silniki synchroniczne, silniki o dużej prędkości i wrzeciona elektryczne.
2. Obsługuje różne typy silników/obciążeń i może napędzać silniki: zwykłe silniki asynchroniczne, silniki o zmiennej częstotliwości, serwosilniki prądu przemiennego, silniki synchroniczne, silniki o dużej prędkości i wrzeciona elektryczne.

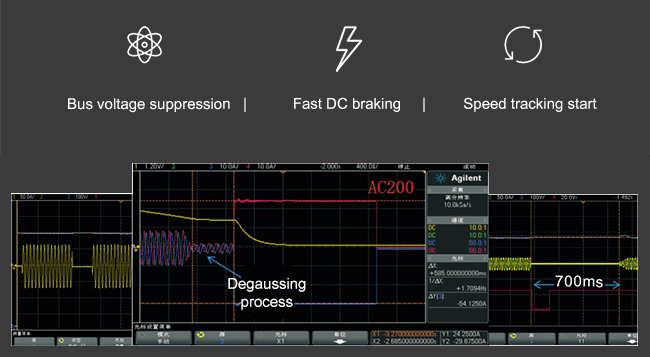

Szybki start i stop, płynny i stabilny
1. Doskonałe tłumienie napięcia magistrali, aby uniknąć alarmu przepięcia, gdy falownik przyspiesza lub zwalnia zbyt szybko.
2. Szybkie hamowanie prądem stałym, specjalne oprogramowanie do rozmagnesowania, aby zapewnić płynny i stabilny proces wyłączania bez wahań.
3. Nowa generacja startu ze śledzeniem prędkości zapewnia zerowy czas oczekiwania i start prądu z zerowymi impulsami.
Stabilna moc wyjściowa, wysoka dokładność
1. W trybie wektorowym w pętli zamkniętej odchylenie liniowości momentu obrotowego mieści się w granicach 3%, wyjściowy moment obrotowy jest stabilny, a moment obrotowy o niskiej częstotliwości jest duży.
2. Częstotliwość wyjściowa sterowana wektorowo wynosi do 600 Hz, co umożliwia osiągnięcie bardzo precyzyjnej prędkości wyjściowej w zakresie 10-krotności zakresu prędkości osłabienia pola.
3. Duża zdolność przeciążeniowa, 60 s przy 150%, 10 s przy 180%, 0,5 s przy 200%.
4. Ochrona ograniczenia momentu obrotowego i ograniczenia prędkości maszyny oraz lepsza ochrona bezpieczeństwa sprzętu, zakładając wydajność maszyny.
Dostossowywanie się do środowiska, elastyczne zastosowanie
1. Samouczenie się parametrów silnika, samouczenie statyczne jest porównywalne z samouczeniem dynamicznym, bez konieczności demontażu obciążenia.
2. Natychmiastowe zatrzymanie i praca non-stop, falownik nie zatrzyma się, gdy nastąpi natychmiastowy spadek napięcia w sieci – obciążenie przekaże energię zwrotną, aby skompensować spadek napięcia.
3. Cała maszyna radzi sobie swobodniej w trudnych warunkach, ma trójodporną konstrukcję, miedziane poszycie szyn zbiorczych i trójodporną farbę do natryskiwania PCB.
Bogate funkcje i niezawodne działanie
1. Built-in multiple groups of PID function modules, diverse selection of given and feedback sources, simple and practical.
2. Liczne funkcje aplikacji, przełączanie kanałów poleceń, wiązanie poleceń bieżących, synchronizacja, licznik i inne funkcje.
3. The terminal functions are flexible and practical, switch analog quantity, high-speed pulse input, and output.
1. Support field bus expansion and PROFIBUS protocol can be supported through an optional DP card.
2. Provide a variety of communication excuses to realize RS485, DP, CAN, and CANopen communication.
3. IOT expansion card, high positioning accuracy, stable communication, compact and beautiful, easy to install.
4. Debugowanie oprogramowania komputerowego, przepisywanie parametrów i monitorowanie, proste i łatwe w obsłudze.
Zastosowania przemysłowe dla wysokowydajnego napędu AC ze sterowaniem wektorowym AC200
Zastosowania: Wentylatory i pompy, sprzęt drukarski i pakujący, sprzęt tekstylny, sprężarki powietrza, wtryskarki, obrabiarki oraz inne gałęzie przemysłu i sprzęt.
Specyfikacja
| 1 faza - 220V 50/60Hz, 3 fazy - 220V 50/60Hz |
0.4kW～220kW |
|---|---|
| 3 fazy - 380V 50/60Hz | 0.75kW～710kW |
| 3 fazy - 660V 50/60Hz | 7.5kW～710kW |
| 3 fazy - 1140V 50/60Hz | 37kW～710kW |
| Napięcie i częstotliwość |
1 faza 220V 50/60Hz 3 fazy 380V 50/60Hz; 3 fazy 220V 50/60Hz 3 fazy 660V 50/60Hz 3 fazy 1140V 50/60Hz |
|---|---|
| Zezwolenie na wahania |
Współczynnik asymetrii napięcia: <3%; Częstotliwość: ±5%; Współczynnik zniekształceń spełnia wymagania IEC61800-2 |
| Closing impulse current | Mniej niż prąd znamionowy |
| Power factor | ≥0.94 (with DC reactor) |
| Inverter efficiency | ≥96% |
| Napięcie wyjścia |
Wyjście w warunkach znamionowych: 3 fazy, 0 ~ napięcie wejściowe, błąd mniejszy niż 5% |
|---|---|
| Zakres częstotliwości wyjściowej | Typ G: 0～600Hz |
| Dokładność częstotliwości wyjściowej | ±0,5% maksymalnej wartości częstotliwości |
| Przeciążalność |
Typ G: 150% prądu znamionowego przez 1 minutę, 180% prądu znamionowego przez 10 sekund, 200% prądu znamionowego przez 0,5 sekundy |
| Tryb sterowania silnikiem |
Sterowanie V/F bez PG, sterowanie wektorowe bez PG, sterowanie V/F z PG, sterowanie wektorowe z PG |
|---|---|
| Modulacja | Optimize space vector PWM modulation |
| Częstotliwość nośna | 0.7～16.0kHz |
| Zakres regulacji prędkości | Sterowanie wektorowe bez PG, obciążenie znamionowe 1:100; sterowanie wektorowe z PG, obciążenie znamionowe 1:1000 |
| Steady-state speed accuracy | Sterowanie wektorowe bez PG: ≤2% znamionowej prędkości synchronicznej; sterowanie wektorowe z PG: ≤0,05% znamionowej prędkości synchronicznej |
| Moment rozruchowy | Sterowanie wektorowe bez PG: 150% znamionowego momentu obrotowego przy 0,5 Hz; Sterowanie wektorowe z PG: 200% znamionowego momentu obrotowego przy 0 Hz |
| Reakcja momentu obrotowego | Sterowanie wektorowe bez PG: ＜20ms; Sterowanie wektorowe z PG: <10ms |
| Dokładność częstotliwości |
Ustawienie cyfrowe: maksymalna częstotliwość - ±0,01%; ustawienie analogowe: maksymalna częstotliwość - ±0,2% |
| Rozdzielczość częstotliwości | Ustawienie cyfrowe: 0,01 Hz; Ustawienie analogowe: maksymalna częstotliwość - 0,05% |
| Możliwość hamowania prądem stałym |
Częstotliwość początkowa: 0,00 ~ 50,00 Hz; Czas hamowania: 0,0 ~ 60,0 s; Prąd hamowania: 0,0 ~ 150,0% prądu znamionowego |
|---|---|
| Zwiększenie momentu obrotowego |
Automatyczny wzrost momentu obrotowego 0,0% ~ 100,0%; ręczne zwiększanie momentu obrotowego 0,0% ～ 30,0% |
| Krzywa V/F | Cztery metody: liniowa krzywa charakterystyki momentu obrotowego, samodzielnie ustawiana krzywa U/F, zmniejszona charakterystyka momentu obrotowego (moc 1,1 ~ 2,0), kwadratowa krzywa U/F |
| Krzywa przyspieszania i hamowania |
Dwa sposoby: liniowe przyspieszanie i zwalnianie, przyspieszanie i zwalnianie po krzywej S Cztery zestawy czasów przyspieszania i zwalniania, jednostka czasu to 0,01 s, najdłuższy to 650,00 s |
| Znamionowe napięcie wyjściowe |
Korzystając z funkcji kompensacji napięcia zasilania, napięcie znamionowe silnika wynosi 100%, które można ustawić w zakresie od 50 do 100% (wyjście nie może przekraczać napięcia wejściowego). |
| Automatyczna regulacja napięcia |
Gdy napięcie sieciowe się zmienia, może automatycznie utrzymać stałe napięcie wyjściowe |
| Automatyczne działanie oszczędzające energię | W trybie sterowania V/F napięcie wyjściowe jest automatycznie optymalizowane w zależności od obciążenia, aby zapewnić energooszczędną pracę |
| Automatyczne ograniczenie prądu | Automatycznie ograniczanie prądu podczas pracy, aby zapobiec częstym wyłączeniom spowodowanym nadmiernym prądem |
| Przetwarzanie chwilowej awarii zasilania |
W przypadku chwilowej awarii zasilania, nieprzerwana praca jest realizowana poprzez kontrolę napięcia magistrali |
| Funkcja standardowa |
Sterowanie PID, śledzenie prędkości i restart po awarii zasilania, częstotliwość skoku, kontrola górnego i dolnego limitu częstotliwości, praca programowa, wiele prędkości, RS485, wyjście analogowe, wyjście impulsowe częstotliwości. |
| Kanał ustawienia częstotliwości | Cyfrowe ustawienie klawiatury, potencjometr klawiatury, analogowy zacisk napięcia VS, analogowy zacisk napięcia/prądu AI, analogowy zacisk prądu AS, ustawienia komunikacji i wybór zacisku wielokanałowego, kombinacja kanałów głównego i pomocniczego, karta rozszerzeń, można przełączać na różne sposoby. |
| Kanał wejściowy sprzężenia zwrotnego | Zacisk napięciowy VS, zacisk napięciowy/prądowy AI, zacisk prądowy AS, ustawienie komunikacji, wejście impulsowe PUL |
| Kanał uruchamiania poleceń | Ustawienia panelu operacyjnego, ustawienia terminala zewnętrznego, ustawienia komunikacji, ustawienia karty rozszerzeń |
| Polecenie sygnału wejściowego | Start, stop, obrót do przodu i do tyłu, impulsowanie, praca wielobiegowa, swobodne zatrzymanie, reset, wybór czasu przyspieszania i zwalniania, wybór kanału ustawienia częstotliwości, zewnętrzny alarm awarii. |
| Zewnętrzny sygnał wyjściowy | 2 wyjścia przekaźnikowe, 1 wyjście kolektora, 1 wyjście AO można wybrać jako wyjście 0 ~ 10 V lub 4 ~ 20 mA, 1 wyjście AO można wybrać jako wyjście 0 ~ 10 V lub 4 ~ 20 mA lub wyjście impulsowe częstotliwości. |
| Funkcje zabezpieczeń | Przepięcie, podnapięcie, ograniczenie prądu, przetężenie, przeciążenie, elektroniczny przekaźnik termiczny, przegrzanie, przepięcie, ochrona danych, szybka ochrona, ochrona przed utratą fazy wejściowej i wyjściowej. |
|---|
| Wyświetlacz LED |
Jednoliniowy 5-cyfrowy wyświetlacz w kształcie tuby, może monitorować stan 1 falownika Dwuliniowy 5-cyfrowy wyświetlacz cyfrowy w kształcie tuby, może monitorować stan 2 falowników |
|---|---|
| Parametr kopiowania | Informacje o kodzie funkcji falownika można przesyłać i pobierać w celu szybkiego kopiowania parametrów |
| Monitorowanie stanu | Wszystkie parametry grupy parametrów monitorowania, takie jak częstotliwość wyjściowa, zadana częstotliwość, prąd wyjściowy, napięcie wejściowe, napięcie wyjściowe, prędkość silnika, wielkość sprzężenia zwrotnego PID, zadana wielkość PID, temperatura modułu itp. |
| Alarm błędu | Przepięcie, podnapięcie, przetężenie, zwarcie, utrata fazy, przeciążenie, przegrzanie, przepięcie, ograniczenie prądu, uszkodzenie ochrony danych, aktualny stan działania błędu, historia usterek. |
| Miejsce instalacji |
Jeśli wysokość jest niższa niż 1000 metrów, obniżenie wartości znamionowych w przypadku użytkowania powyżej 1000 metrów, zmniejszenie wartości znamionowych o 1% na każde 100 metrów Brak kondensacji, oblodzenia, deszczu, śniegu, gradu itp., promieniowanie słoneczne mniejsze niż 700 W/m2, ciśnienie 70 ~ 106 kPa |
|---|---|
| Temperatura i wilgotność |
od -10℃ do +50℃, obniżenie wartości znamionowych można zastosować powyżej 40℃, maksymalna temperatura wynosi 60℃ (praca bez obciążenia) 5% ～ 95% wilgotności względnej (bez kondensacji) |
| Wibracja | Gdy 9 ~ 200 Hz, 5,9 m/s2 (0,6 g) |
| Temperatura przechowywania |
-30～+60℃ |
| Tryb instalacji | Szafka naścienna, pionowa |
| Poziom zabezpieczeń | IP20 |
| Metoda chłodzenia | Wymuszone chłodzenie powietrzem |
